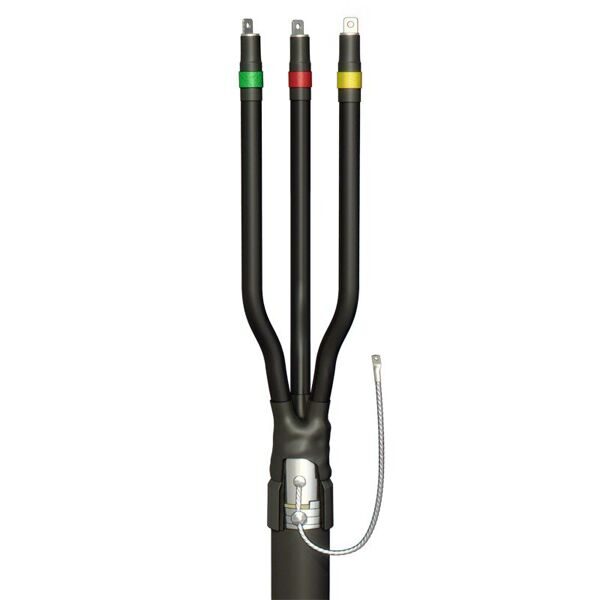

3;4 КВ(Н)Тп-1

Муфта кабельная 3;4 КВ(Н)Тп предназначена для оконцевания 3;4-х жильных силовых кабелей с бумажной пропитанной и пластиковой изоляцией на напряжение до 1 кВ. Устанавливаются в помещениях всех категорий влажности и на открытом воздухе.

Концевые кабельные муфты состоят из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет, проводника заземления.

Для заземления оболочки кабеля в состав комплекта муфт входит арматура для паяного и непаяного присоединения заземляющего провода. Рекомендуются при невозможности заранее узнать тип изоляции жилы.

В комплект муфт с болтовыми наконечниками входят алюминиевые наконечники с контактными винтами со срывающимися головками.

Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
